WebRTC 屏幕共享
功能简介
屏幕共享包括屏幕采集和视频流推送两部分功能。与远程桌面不同，屏幕共享只是将本地桌面内容以视频流的方式分享到网络。本文的重点，是讲解如何应用 WebRTC 的屏幕采集功能。对于WebRTC 视频编码传输功能的应用，需要专门的文章进行讲解，这里暂时不做展开，而是把重点集中在屏幕采集上。WebRTC 提供了多个平台的屏幕共享功能，这里以 windows 10 平台作为开发环境，讲述如何在 window 平台，应用 WebRTC的屏幕共享功能。
屏幕共享包括三种采集方式，有全屏采集，窗口采集，和指定区域采集。每种采集方式，都有自己特定的使用场景，这里主要关注的，是如何使用 WebRTC 实现这三种采集方式。

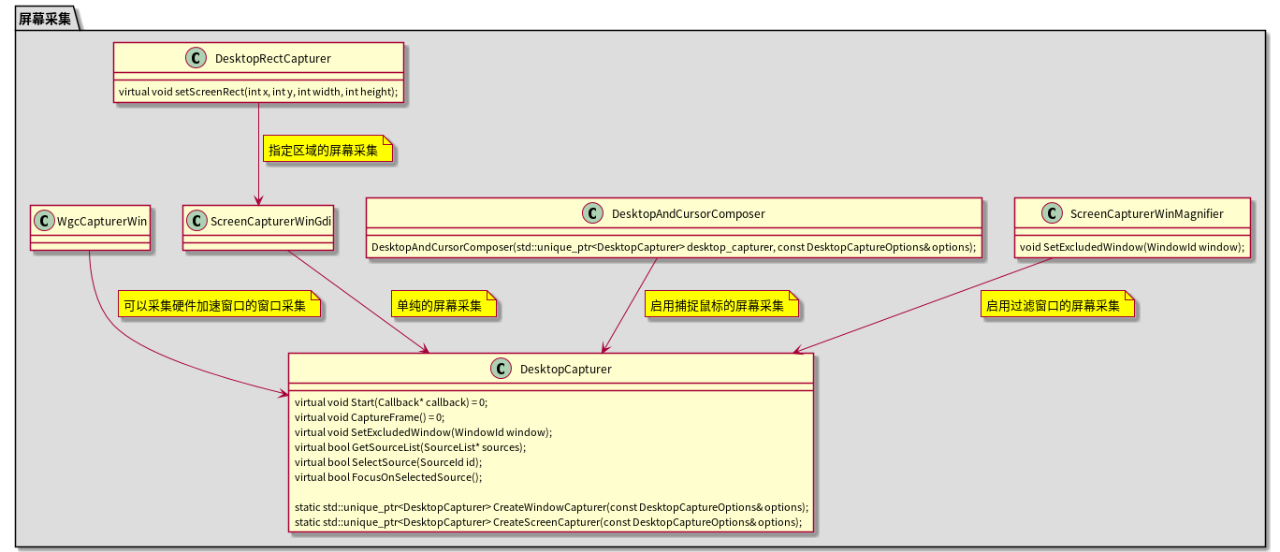

WebRTC 中屏幕采集的源码在 webrtc/src/modules/desktop_capture/目录下。在 desktop_capture 目录中的 desktop_capturer.h 中定义了 DesktopCapturer 类，DesktopCapturer 类抽象了屏幕采集要用到的接口。windows 平台的屏幕采集实现，在 webrtc/src/modules/desktop_capture/win 目录下，其中有ScreenCapturerWinGdi类，ScreenCapturerWinMagnifier类，DesktopAndCursorComposer类，WindowCapturerWinGdi 类，WgcCapturerWin 类。这些实现类，分别实现了 windows 平台的屏幕采集和窗口采集功能。
全屏采集
ScreenCapturerWinGdi 类只实现了单纯的屏幕采集功能，如果需要在全屏采集时过滤掉指定的窗口，则需要使用ScreenCapturerWinMagnifier类，通过 SetExcludedWindow 接口设置需要过滤的窗口。ScreenCapturerWinMagnifier 类只实现了过滤窗口的功能，如果需要在过滤窗口的同时还要显示鼠标位置，就必须使用 DesktopAndCursorComposer 类，DesktopAndCursorComposer 类实现了将鼠标位置与屏幕图像合并的功能。
窗口采集
WindowCapturerWinGdi 类最早实现了采集指定窗口的功能，但是对于启用了硬件加速的窗口，则无法采集到窗口内的内容，只能采集到窗口的边框。在最新版本的 WebRTC 中，提供了 WgcCapturerWin 类，WgcCapturerWin 实现了采集全屏和采集窗口功能，重要的是，WgcCapturerWin 可以采集开启了硬件加速的窗口，比如 chrome 浏览器。
采集区域
DesktopCapturer 类没有提供采集指定区域的接口，所以，需要在 DesktopCapturer 类中添加一个非纯虚函数，函数接受四个参数， 分别是指定区域的左上角坐标x和y，还有区域大小width和height。然后再创建一个继承 ScreenCapturerWinGdi 的新类，然后重载 CaptureFrame 方法，可以拷贝 ScreenCapturerWinGdi 类中的 CaptureFrame 实现，然后把采集的区域指定为自定义的区域（把原来的全屏区域修改为自定义的区域）。这样就实现了采集指定区域。
趟过的坑：指定区域的 width 最好为 16 的整数倍，不可以为奇数。height 最好是 2 的整数倍。
屏幕共享流程
1.创建 DesktopCapturer 实例，可以根据需求创建不同的 DesktopCapturer 实现类，比如 ScreenCapturerWinMagnifier 类或者 DesktopAndCursorComposer类或者 WgcCapturerWin 类。
2.获取屏幕ID列表或窗口ID列表。
3.指定要采集的屏幕ID或窗口ID列表。
4.注册数据回调，开始采集。
5.将回调中的屏幕图像编码传输。
趟过的坑：DesktopCapturer 实例一定要在同一个线程内创建，初始化和销毁。
代码示例
#ifndef __RCRTC_DESKTOP_CAPTURER__
#define __RCRTC_DESKTOP_CAPTURER__
#include "api/video/i420_buffer.h"
#include "libyuv/convert.h"
#include "libyuv/video_common.h"
#include "media/base/video_broadcaster.h"
#include "media/base/video_common.h"
#include "modules/desktop_capture/desktop_and_cursor_composer.h"
#include "rtc_base/thread.h"
#include "system_wrappers/include/sleep.h"
#include "webrtc_desktop_capturer.h"
typedef void (*desktop_capture_frame_callback)(int width,
int height,
int y_stride,
int u_stride,
int v_stride,
const uint8_t* y,
const uint8_t* u,
const uint8_t* v,
void* context);
class RcrtcDesktopCapturer : public webrtc::DesktopCapturer::Callback {
public:
RcrtcDesktopCapturer(const std::map<std::string, std::string>& opts) {}
inline ~RcrtcDesktopCapturer() override {}
// overide webrtc::DesktopCapturer::Callback
void OnCaptureResult(webrtc::DesktopCapturer::Result result,
std::unique_ptr<webrtc::DesktopFrame> frame) override {
if (result == webrtc::DesktopCapturer::Result::SUCCESS) {
int width = frame->size().width();
int height = frame->size().height();
rtc::scoped_refptr<webrtc::I420Buffer> I420buffer =
webrtc::I420Buffer::Create(width, height);
const int conversionResult = libyuv::ConvertToI420(
frame->data(), 0, I420buffer->MutableDataY(), I420buffer->StrideY(),
I420buffer->MutableDataU(), I420buffer->StrideU(),
I420buffer->MutableDataV(), I420buffer->StrideV(), 0, 0,
// width, height,
I420buffer->width(), I420buffer->height(), I420buffer->width(),
I420buffer->height(), libyuv::kRotate0, ::libyuv::FOURCC_ARGB);
if (conversionResult >= 0) {
webrtc::VideoFrame videoFrame(I420buffer,
webrtc::VideoRotation::kVideoRotation_0,
rtc::TimeMicros());
rtc::scoped_refptr<webrtc::I420BufferInterface> buffer(
videoFrame.video_frame_buffer()->ToI420());
_frameCallback(buffer->width(), buffer->height(), buffer->StrideY(),
buffer->StrideU(), buffer->StrideV(), buffer->DataY(),
buffer->DataU(), buffer->DataV(), this->_userContext);
}
}
}
void setExccludeWindow(webrtc::DesktopCapturer::Source windowId) {
_excludeWindowList.push_back(windowId);
}
void CaptureThread() {
webrtc::DesktopCaptureOptions opts =
webrtc::DesktopCaptureOptions::CreateDefault();
opts.set_allow_use_magnification_api(true); //设置过滤窗口选项
// 使用 DesktopAndCursorComposer 可以采集鼠标
std::unique_ptr<webrtc::DesktopCapturer> capturer =
std::unique_ptr<webrtc::DesktopCapturer>(
new webrtc::DesktopAndCursorComposer(
webrtc::DesktopCapturer::CreateScreenCapturer(opts), opts));
// 设置开始采集状态
capturer->Start(this);
// 设置要过滤的窗口
for (auto source : _excludeWindowList) {
capturer->SetExcludedWindow(source.id);
}
while (_isrunning) {
webrtc::SleepMs(_msPerFrame);
// 采集桌面图像
capturer->CaptureFrame();
}
}
bool Start() {
_isrunning = true;
_capture_thread = rtc::Thread::Create();
_capture_thread->Start();
_capture_thread->PostTask(RTC_FROM_HERE, [&] { CaptureThread(); });
}
void Stop() {
if (_isrunning) {
_isrunning = false;
_capture_thread->Stop();
_capture_thread.reset();
}
}
public:
int _msPerFrame = 100; // 100毫秒采集一次，每秒钟采集10帧
webrtc::DesktopCapturer::SourceList _excludeWindowList; //需要过滤的窗口列表
desktop_capture_frame_callback _frameCallback = nullptr; //视频输出回调
void* _userContext = nullptr;
private:
std::unique_ptr<rtc::Thread> _capture_thread;
bool _isrunning = false;
};
#endif
总结
如果理清了 WebRTC 屏幕共享的脉络，整个过程还不算太复杂。但是，如果一开始没有对WebRTC的 屏幕共享有一个概览，冒然逐步趟坑，说不准就会卡在某处，无法前进。希望本文对正准备应用 WebRTC 屏幕共享的人有所帮助。
融云 RCRTC C++ SDK 已经实现了 Windows 的屏幕共享功能，并且处理了很多产品需求层面的细节。有兴趣的同学，可以关注我们的 SDK，关注融云。
